G1-IMX577 Y709A-V2.0 摄像头模组 微型摄像头模组
二维码
分享

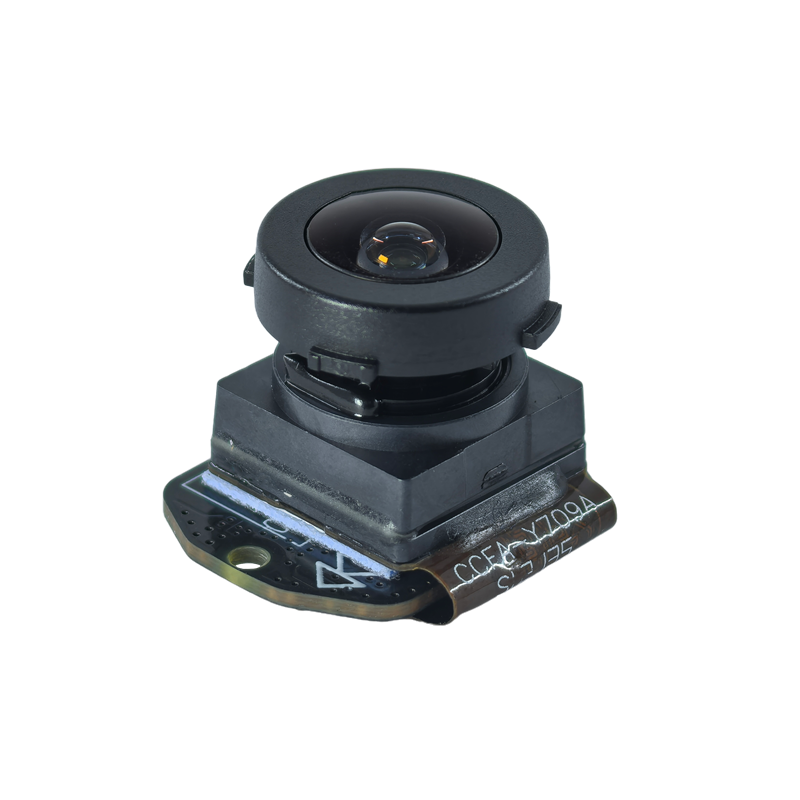

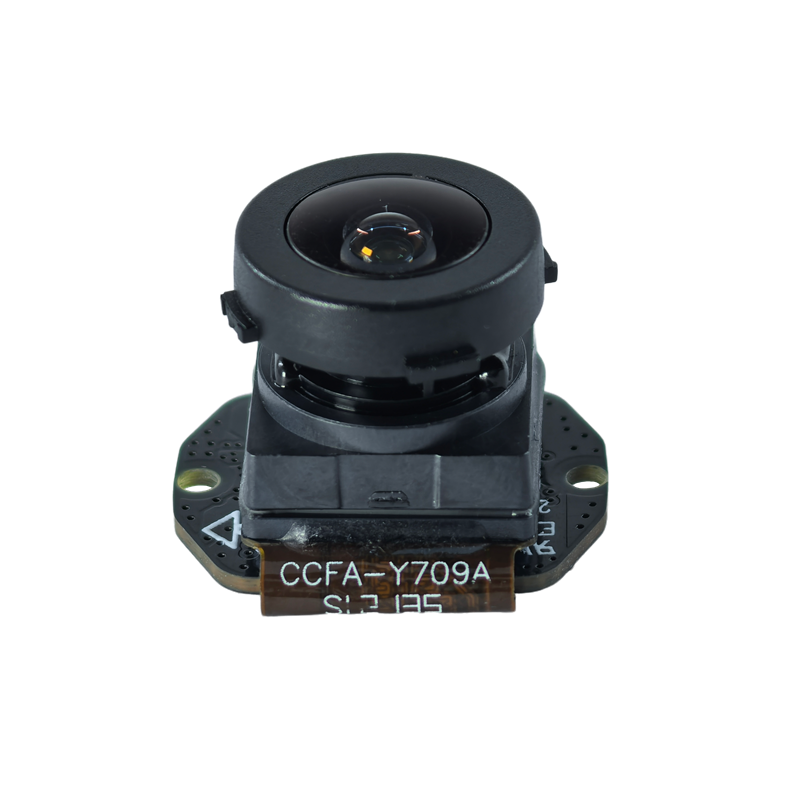

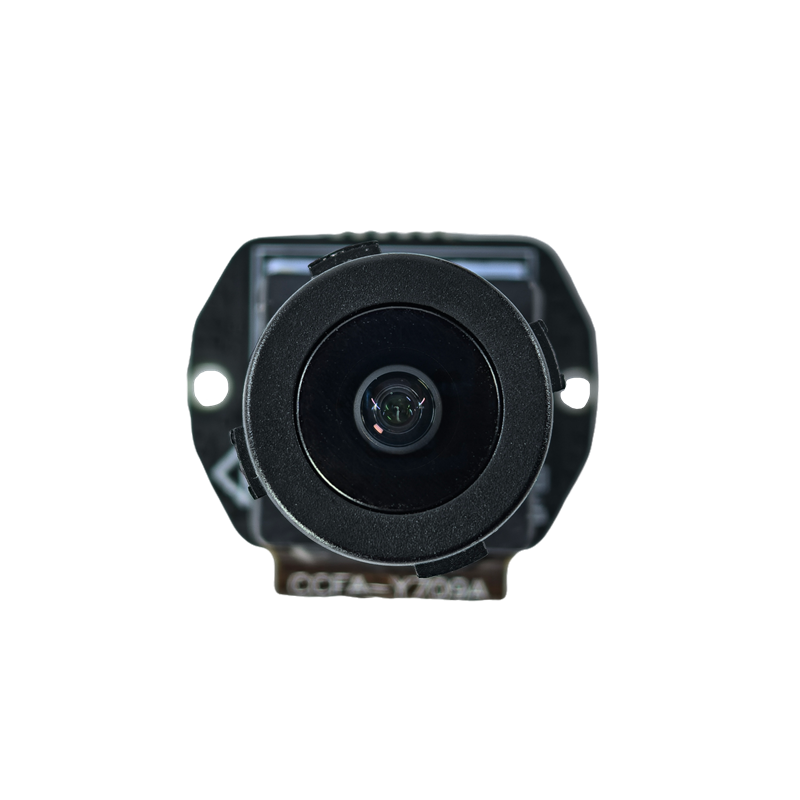

G1-IMX577 Y709A-V2.0 摄像头模组，搭载索尼IMX577 CMOS传感器，搭配G1摄像头主板、功能拓展板，可DIY组合成各种摄像头模块。
微信扫一扫咨询
产品详情
G1-IMX577 Y709A-V2.0 摄像头模组
一、产品概述
G1-IMX577 Y709A-V2.0 摄像头模组采用 SONY IMX577 高品质 CMOS Sensor，其对角线为 7.857mm（1/2.3"），像素点达到了 1.55*1.55μm，彩色方形像素陈列，有效像素为 1200 万。配合 G1 摄像头主板使用，使用同轴线连接，可支持拍摄12M 像素高清照片，最高可支持 4K@60FPS（插值）、4K@30FPS 视频拍摄。板框尺寸为 14*18mm，摄像头模组高度尺寸为 17mm。
二、规格参数
| 项目 | 参数说明 | 项目 | 参数说明 |
| 产品名称 | G1-IMX577 Y709A-V2.0 摄像头模组 | 规格型号 | G1-IMX577 Y709A-V2.0 |
| 硬件版本 | G1-Y709A-V2.0 | 镜头型号 | Y709A |
| 图像传感器 | SONY IMX577（12M） | 传感器类型 | CMOS |
| 有效像素点 | 1200万 | 像面大小 | 1/2.3" |
| 像素点大小 | 1.55*1.55um | EIS防抖 | 支持 EIS 防抖 |
| 工作温度 | -10-+60°C | 储存温度 | -20-+80°C |
湿度Humidity | 20%-80% | PCB尺寸 | 14*18mm |
| 模组尺寸 | 14*18*17mm | PCB螺丝孔 | 直径:2mm |
视频分辨率 （搭配G1摄像头主板） | 4K@48/50/60fps（插值） 4K@24/25/30/fps 2.7K@24/25/30/48/50/60fps 1080P@24/25/30/48/50/60/120fps 720P@24/25/30/48/50/60/120/240fps | ||
拍照分辨率 （搭配G1摄像头主板） | 20M（5200x3900）(插值) 13M（4160x3120）(插值) 12M（4000x3000） 10M（3648x2736） 8M（3264x2448） 5M（2592x1944） 3M（2048x1536） 2M（1920x1080） | ||
| 焦距Focal Length | 3.5152mm | 镜头TTL Total Length | 11.7mm |
光圈(F/NO.) | 2.4815 | 对角FOV(D) | 130° |
| 水平FOV(H) | 99.53° | 垂直FOV(V) | 73.74° |
三、硬件接口功能说明
G1-IMX577 Y709A-V2.0 摄像头模组配合 G1 摄像头主板使用，可支持拍摄 1200万像素高清照片，可达4K@30FPS 的视频拍摄。

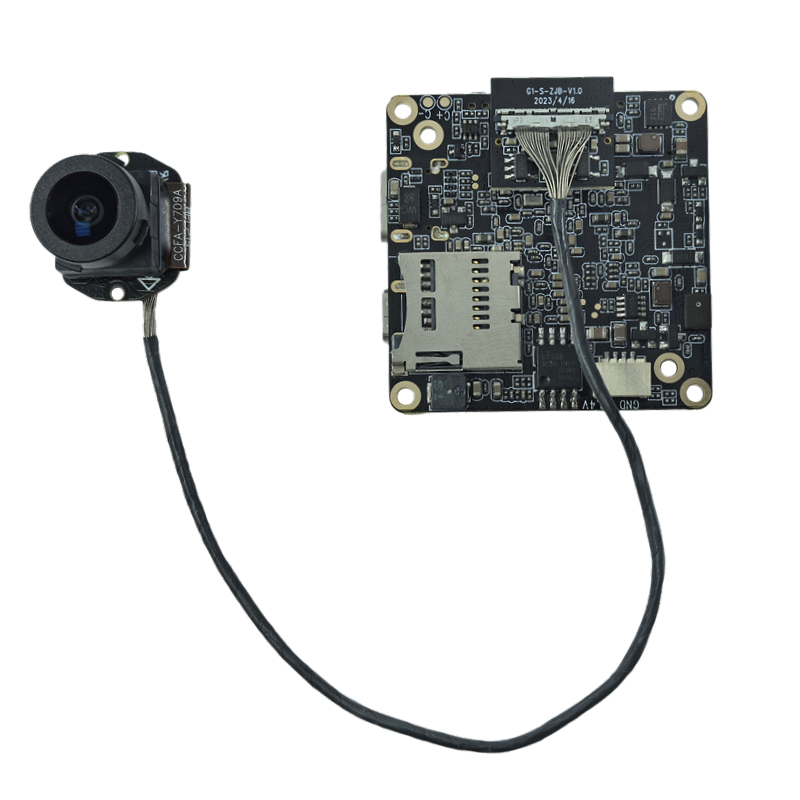

组装示意图：
▲（G1-M-V6.2 摄像头主板 + G1-IMX577 Y709A-V2.0 摄像头模组）
规格书下载：?G1-IMX577 Y709A-V2.0 摄像头模组规格书.pdf
